Recursos cartograficos para un arqueologo en Madrid

Escrito por el Arqueologo Jesus Martin

[wp_twitter]

Hoy os quiero hablar sobre un recurso de arqueologia que utilizamos a diario en nuestro trabajo como arqueologos de gestion, para informes y proyectos que realizamos en la Comunidad de Madrid. Se trata de la pagina web de PLANEA, recientemente modificada y mejorada.

Es un recurso propio de la Comunidad de Madrid, concretamente de la Consejeria de Medio Ambiente y Ordenacion del Territorio y dentro de ella de la Direccion General de Urbanismo y Estrategia Territorial.

Despues de tanto nombre oficial, lo importante y lo que nos lleva a escribir este articulo, es la potencia de esta herramienta y la enorme utilidad que nosotros los arqueologos madrileños encontramos en ella, como mas tarde os explicare.

LA APLICACION

Una vez dentro de la pagina web, vemos tres secciones, “Toda la comunidad a Vista de Pajaro”, “Cartografia” y “Planeamiento”. Hoy me centrare en la segunda, esto es en la seccion de Cartografia.

Si pinchamos en ella, nos conducira a otra pagina (como podeis ver en la foto) y en ella, nos metemos en la superior, “Visor de Cartografia”. Nosotros utilizamos el navegador Chrome y no hemos tenido nunca ningun problema para abrirla…funciona perfectamente.

Pantalla de entrada en la seccion de Cartografia del PLANEA

En este punto se nos despliega un Plano Topografico de la Comunidad de Madrid y un “Menu” en la parte superior izquierda (Donde podemos elegir diferentes herramientas tipicas de este tipo de planos como el zoom, desplazar, etc). A la izquierda de este menu (circulo rojo en la foto) encontramos un desplegable que nos abre una pequeña pantalla donde encontramos nuestro “tesoro particular”, esto es, diferentes capas tanto cartograficas como fotograficas de diferentes años y detalles.

Menu del Visor Cartografico de PLANEA

Como podeis ver tenemos disponibles “Mapas Topograficos”, “Mapas Topograficos Historicos”, “Fotos Aereas”, “Fotos Aereas Historicas”, etc. En muchos proyectos arqueologicos que hemos desarrollado en la Comunidad de Madrid, hemos utilizado la parte de las fotografias aereas historicas  porque son una fuente importantisima para interpretar el desarrollo historico de un lugar sobre todo durante el siglo XX.

¿QUE PODEMOS ENCONTRAR?

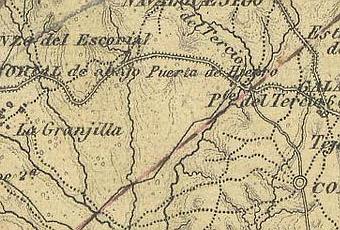

Por un lado, dentro del apartado de “Mapas Topograficos Historicos” tenemos planimetria desde 1656 (Plano de Texeira, de Madrid Capital) y  ya el resto del principios del siglo XIX, tambien para Madrid Capital. El primero en el que podemos observar toda la Comunidad de Madrid es el de 1853 con una escala de 1:200.000, que encontramos muy interesante sobre todo para la “camineria historica”.

En cuanto al apartado de “Fotos Aereas Historicas” podemos encontrar fotografias desde 1927 (de Madrid Capital), siendo la primera foto de toda la Comunidad de Madrid del año 1946.

Una detalle importante que no quiero dejarme en el tintero, es que dentro de las Fotos Aereas, la de mayor detalle es la realizada en 2008 con alta resolucion  15cm. Si haceis zoom hasta obtener una escala menor a 1:5000 de alguna parte que os interese, podeis darle al boton del menu de 3D  (si esta disponible se pone de color azul) y tendreis una “vista de pajaro” de la parcela, edificio, etc que os interese, ademas desde diferentes puntos de vista (Norte, Sur, Este y Oeste). ¿Que os parece?

Tambien puede ser de bastante interes las herramientas de medicion que encontramos tanto en la vista 2D como en la 3D cambiando algunas de ellas de una vista a otra. Por ejemplo en la vista 3D podemos obtener la cota de un punto concreto y saber la altura tambien. En la de 2D podemos medir aereas, distancias, etc.

UN EJEMPLO DE SU USO EN NUESTRO TRABAJO

Un ejemplo del uso que le hemos dado a esta herramienta en nuestro trabajo diario como arqueologos, es en una obra en San Fernando de Henares. Al estar cerca de un Yacimiento Arqueologico catalogado y excavado “Camino de las Yeseras“, La Direccion General de Patrimonio nos pidio la realizacion de unos sondeos mecanicos para valorar la parcela.

La consulta de la Cartografia Historica disponible en PLANEA nos ayudo a interpretar el desarrollo que habia tenido la parcela a lo largo de la segunda mitad del siglo XX, constantando lo que nos arrojo el estudio arqueologico que habiamos hecho, de que la parcela se encontraba completamente afectada y alterada por movimientos de tierra de bastante calado ocurridos sobre todo durante la urbanizacion del Poligono “Puerta de Madrid”.
